實驗名稱：功率放大器基于應力波時間反演法的土壤含水率監測中的應用

實驗?zāi)康模?/span>

針對大范圍土壤含水率監測問題，研究基于應力波時間反演聚焦信號的土壤含水率監測技術。

實驗設備：壓電傳感器，任意波形發生器，功率放大器，電荷放大器，數據采集卡，電腦

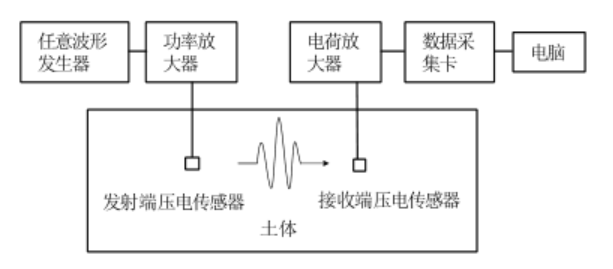

數據采集系統配置圖

實驗內容：

本文提出一種基于壓電主動傳感的監測方法，利用時間反演技術提高信號的信噪比，建立反演聚焦信號與土壤含水率之間的關系。

實驗過程：

數據采集系統由任意波形發生器、功率放大器（ATA-2041）、電荷放大器、數據采集卡、電腦及收發端壓電傳感器組成，如圖所示。任意波形發生器AFG-1022生成波形，經ATA-2041功率放大器放大后，輸出信號電.壓為400V。接收信號經過電荷放大器HK-9210放大后，由多功能數據采集卡NI-6366采集至電腦。

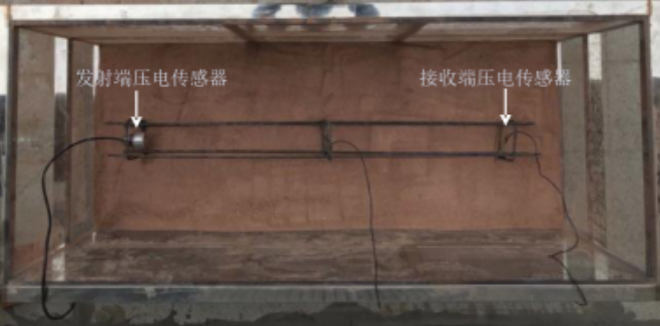

土壤試驗體及傳感器布置圖

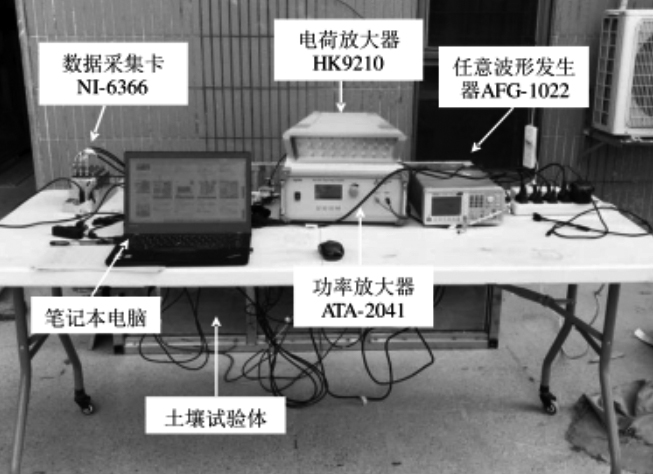

數據采集系統

實驗結果：

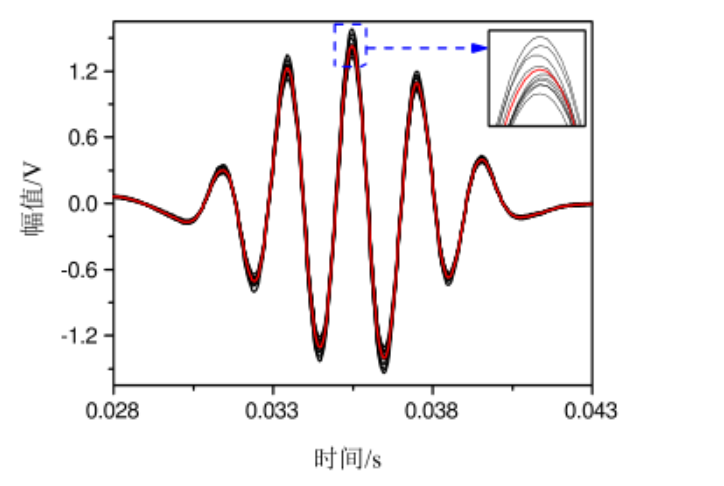

24%含水率下10次采集聚焦信號

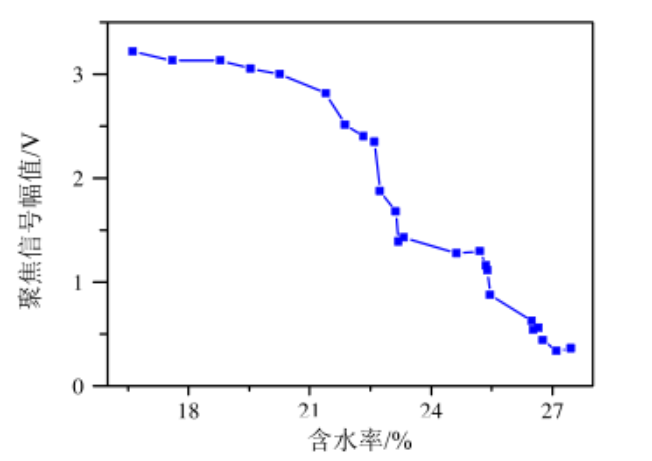

聚焦信號幅值與含水率的關系

1）聚焦信號幅值隨著含水率的增大而減小，通過分析聚焦信號幅值可確定土壤的含水率，該方法可以作為土壤含水率區域性監測的一種有效手段;

2）時間反演法所得到的聚焦信號能有效提高信號的信噪比。因此,壓電主動傳感時間反演法在土壤區域性含水率監測_上具有很好的應用前景。

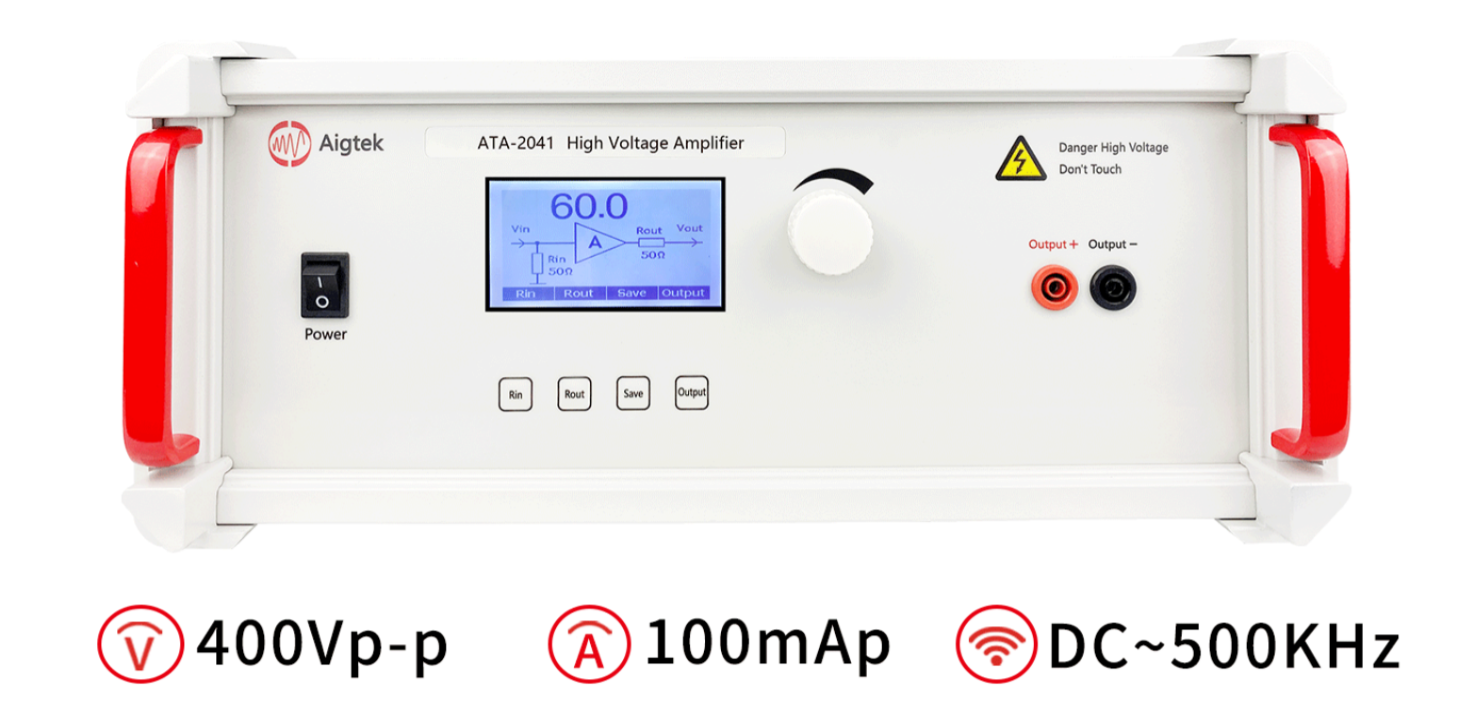

功率放大器ATA-2041參數指標：

     本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網sillink.com.cn。Aigtek是國內專業從事測量?jī)x器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率放大模塊、高精度電壓源等測試儀器產品的研發與制造。
