實驗名稱: Aigtek功率放大器驅動NKT可調諧光源

研究方向：光學器件傳輸譜

實驗內容: 用高頻高壓信號驅動NKT可調諧光源產生波長可調諧窄線寬光源

測試目的：利用功率放大器對掃描信號電壓放大，驅動激光器腔內PZT，實現NKT窄線寬激光器輸出光源波長的精細掃描

測試設備: NKT Photonics: K82-150-13

放大器型號: Aigtek: ATA-2022H

實驗過程:

NKT窄線寬可調諧激光器產生的激光信號通過高頻電壓放大器后，幅值（峰峰值）被放大到一百伏左右，再接入微打結型光纖諧振腔中，通過示波器探測，能夠很好測試光學器件的傳輸譜，高精度的測試光學器件的傳輸特性。

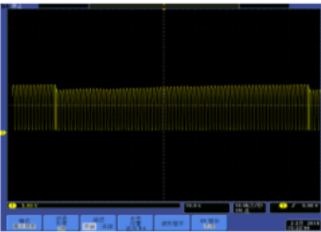

測試結果:

NKT窄線寬激光器產生的激光波長受腔鏡調諧，通過高頻電壓放大后驅動PZT改變腔長，能輸出高功率、高穩定性的光掃描信號，光波長掃描信號對光學諧振腔的傳輸性能進行測試，得到微打結型的諧振腔的梳狀的傳輸譜。



功率放大器在該實驗中發揮的效能: PZT調諧在窄線寬激光波長掃描，獲得微腔中諧振峰響應

您選擇該功率放大器的原因: 放大效果好，輸出穩定
